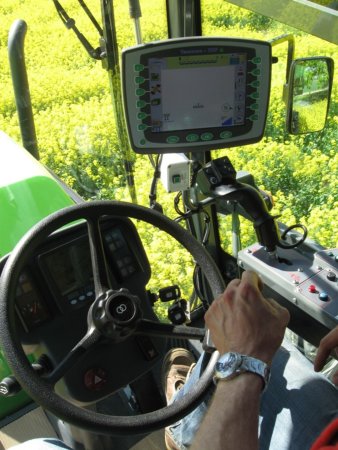

Бортовой компьютер опрыскивателя

Учитывая стоимость средств защиты растений и объем их использования необходимо обеспечить максимальную эффективность действия препарата и его экономию.

Среди многих параметров, которые характеризуют технологический процесс опрыскивания, важнейшими являются концентрация рабочего раствора средств защиты растений, норма внесения препарата и уровень загрязнения окружающей среды вредными соединениями.

В полевых условиях, без надлежащих средств контроля, очень тяжело достичь точной концентрации рабочего раствора, которая отвечала бы агрономическим требованиям. Перед каждой новой заправкой в баке опрыскивателя остается определенное количество рабочей жидкости от предыдущей заправки. Из-за ошибки уровня меры невозможно точно определить остаток рабочей жидкости в баке опрыскивателя. Вследствие чего с каждой новой заправкой концентрация рабочего раствора пестицидов в баке опрыскивателя изменяется на несколько процентов в ту или иную сторону. Таким образом, через 4-5 заправок рабочая смесь может стать слишком концентрированной или же ее концентрация будет недопустимо высокой.

Одним из важных вопросов, который на сегодня до конца не решен, является регулировка опрыскивателя на заданную норму внесения рабочей жидкости и поддержки заданных параметров в процессе работы.

Отклонение фактической нормы внесения препарата от заданной не должно превышать 10%.

Химические средства защиты растений - дорогие технологические материалы, поэтому их доля в себестоимости продукции довольно значительна. На сегодня среднестатистическая стоимость защиты 1 га посевов сельхозкультур составляет 325-390 грн. Поэтому, казалось бы, незначительный их перерасход на 10-15% увеличивает себестоимость единицы произведенной продукции на 35-60 грн.

Регулировку опрыскивателя на заданную норму внесения рабочей жидкости выполняют таким способом. Сначала по таблицам выбирают рабочую скорость агрегата, тип и размеры распылителей. Потом по формуле определяют расход рабочей жидкости через один распылитель

q = BxQxVp / 600xn,
где
q - расход рабочей жидкости через один распылитель, л/мин;
B - ширина захвата опрыскивателя, м;
Q - заданная норма расхода рабочей жидкости, л/га;
Vp - рабочая скорость движения агрегата, км/час;
n - количество распылителей на штанге опрыскивателя, шт.

Проверяют расчетный и фактический расход воды и определяют отклонения. В случае необходимости изменяют скорость движения агрегата или давление в гидравлической системе опрыскивателя и снова проверяют его на воде. Повторяют наладку, пока не достигнут соответствия агротехническим требованиям.

Однако, даже такой тщательный способ наладки не гарантирует поддержания заданной нормы внесения на единицу площади, поэтому и не дает возможности полностью достичь желаемых результатов. Слишком много факторов влияют на скорость движения агрегата. Отклонения от заданной скорости меняются в пределах + 10-15%.

Величина давления в гидросистеме опрыскивателя, которое создается гидронасосом, тоже колеблется из-за неравномерности частоты оборотов коленчатого вала двигателя, и это также влияет на количество внесенного рабочего раствора на единицу площади.

Значительная часть отклонений зависит от человеческого фактора. Механизатор физически не может постоянно поддерживать заданную частоту оборотов двигателя.

Как следствие, все эти факторы в сумме создают отклонение фактической нормы внесения рабочего раствора от заданной до 20-30%, хотя по агротехнологическим требованиям отклонения не должны превышать 10%.

Для максимально рационального решения вопроса поддержания концентрации рабочего раствора пестицидов в баке опрыскивателя и достижения заданной нормы внесения препарата в любой промежуток времени на опрыскивателях целесообразно устанавливать системы компьютерного контроля, дистанционного и автоматического регулирования работы опрыскивателей. Эти системы в исполнении довольно просты. В блок компьютера постоянно поступают сигналы: данные о рабочей скорости опрыскивателя и расход рабочей жидкости, которая прошла через распылители. Системный блок мгновенно обрабатывает информацию о параметрах технологического процесса опрыскивания и посылает на дисплей соответствующие результаты.
